ntc热敏电阻器阻值、b值与测温区间的匹配度
返回列表 来源: 发布日期: 2022.01.12

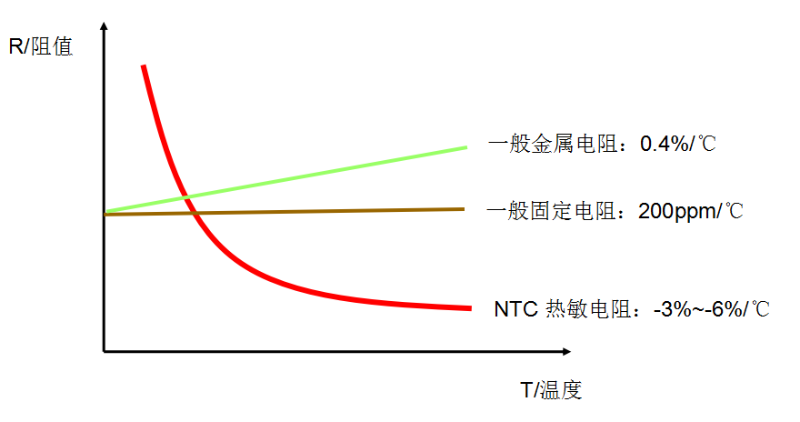

凯时k8娱乐唯一官网-凯发官网入口首页凯时k8娱乐唯一官网-凯发官网入口首页的阻值与温度的关系是近似符合指数函数规律的,并可做出电阻-温度特性曲线,阻值与温度成一一对应的关系,利用ntc热敏电阻器的这一阻温特性,可由测量电阻值而推算出温度的高低,它是ntc热敏电阻器测温的基础。

3-01

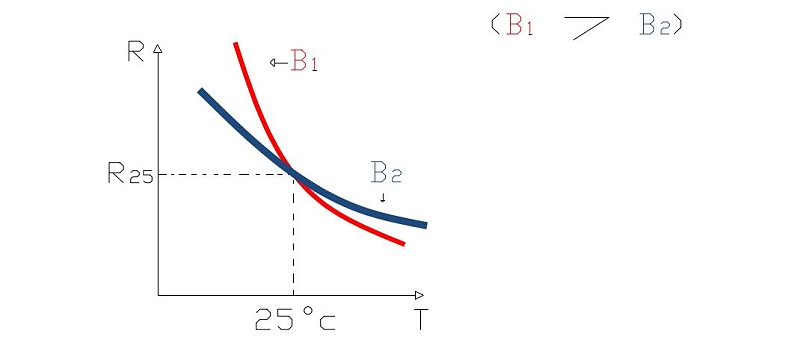

 b值是与电阻温度系数成正比的,也就是说b值越大,其电阻温度系数也就越大。

3-02

 凯时k8娱乐唯一官网-凯发官网入口首页凯时k8娱乐唯一官网-凯发官网入口首页的阻值与温度系数随着温度上升逐渐由大变小,阻值与温度系数太大或太小都不适合高精度的温度测量,因为曲线的前端和末端,过于陡峭和平坦,体现出在在阻值上,单位温度段内阻值变化过大或过小,在显示上过于敏感或迟顿,都不利于测温的需要,在实际温度测量中, ntc热敏电阻器的阻值要适中,电阻温度系数一般在-2-5%/℃较为适宜,所以必须要根据不同工作温度范围,选择不同的阻值、 b值,使ntc热敏电阻在使用的温度区间内保持着最佳的灵敏性。

在为客户推荐产品规格型号时,南京时恒电子会根据客户用凯时k8娱乐唯一官网-凯发官网入口首页凯时k8娱乐唯一官网-凯发官网入口首页测温使用范围,推荐不同阻值、b值组合的测温型产品。

3-03

 具体为:

1ntc热敏电阻器在低温段(<0℃时)进行温度测量时,r25阻值可在1k-10k之间进行选择,b值可以在3500k以下进行选择;

2ntc热敏电阻器在常温段(0-100℃时)进行温度测量时,r25阻值可在10k-100k之间进行选择,b值可以在3500k-4000k之间进行选择;

3ntc热敏电阻器在高温段( ›100℃时)进行温度测量时,r25阻值可在100k以上进行选择,b值可以在4300k以上进行选择。
